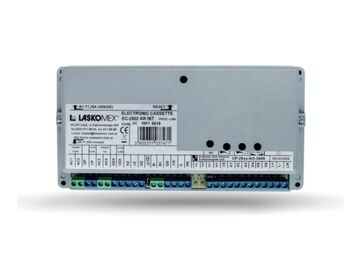

Jednotka elektroniky EC2502AR

Elektronická řídicí jednotka EC-2502AR  je mikroprocesorové zařízení, které řídí provoz celého systému . U starších verzí digitálních interkomů se používaly dva typy řídicích jednotek – jeden pro hlavní vchod a druhý pro vedlejší vchody. Systém interkomu CD-2502 využívá jediný univerzální typ řídicí jednotky, u níž montážní technik nastaví, jaký konkrétní typ vchodu má jednotka obsluhovat.

Řídicí jednotka je napájena ze střídavého (AC) zdroje se dvěma vinutími: jedno vinutí napájí řídicí jednotku a venkovní panel, zatímco druhé napájí elektrický zámek. Jednotka je vybavena potenciometry pro nastavení zesílení reproduktoru a mikrofonu a také pro vyvážení linky.

Pomocí propojek (jumperů) na řídicí jednotce lze nakonfigurovat typ dveřního zámku (elektrický zámek nebo elektromagnetický zámek).

Jednotka obsahuje tlačítka „INIT“ a „RESET“, která lze mimo jiné využít k obnovení výchozího nastavení .K řídicí jednotce EC-2502 lze rovněž připojit záložní akumulátor, což zajistí správný provoz interkomu i při výpadku elektrického napájení. Elektronickou jednotku EC-2502 lze použít jako náhradu za následující typy elektronických jednotek používaných ve starších modelech:
EC-2200, EC-2200/U, EC-2200/H, EC-2200/INT, EC-2500/S, EC-2500/R, EC-2500/U, EC-2500/H, EC-2501, EC-2501/U, EC-2501/H.

TECHNICKÉ ÚDAJE

• ·         Napájecí napětí: 12,5 V AC
• ·         14,5 V AC, 0,8 A – obvod elektrického zámku (pro standardní elektrické zámky nebo elektromagnetické zámky)
• ·         10 V AC, 0,3 A – obvod elektrického zámku (pro elektrické zámky s reverzním chodem / bezpečné při výpadku proudu)
• ·         Provozní teplota: +5...+30 °C
• ·         Stupeň krytí: IP20

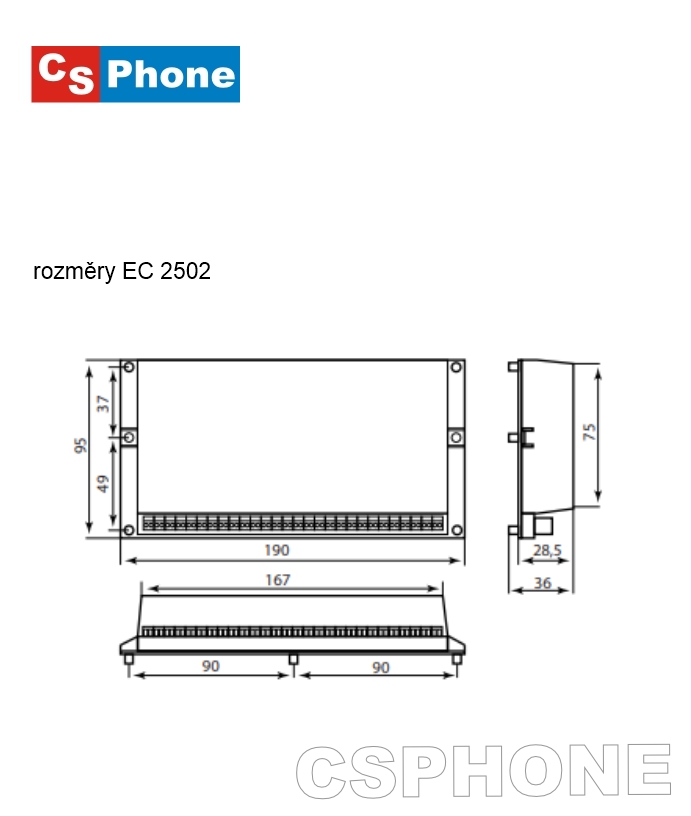

• ·         Rozměry: 190x95x36 mm

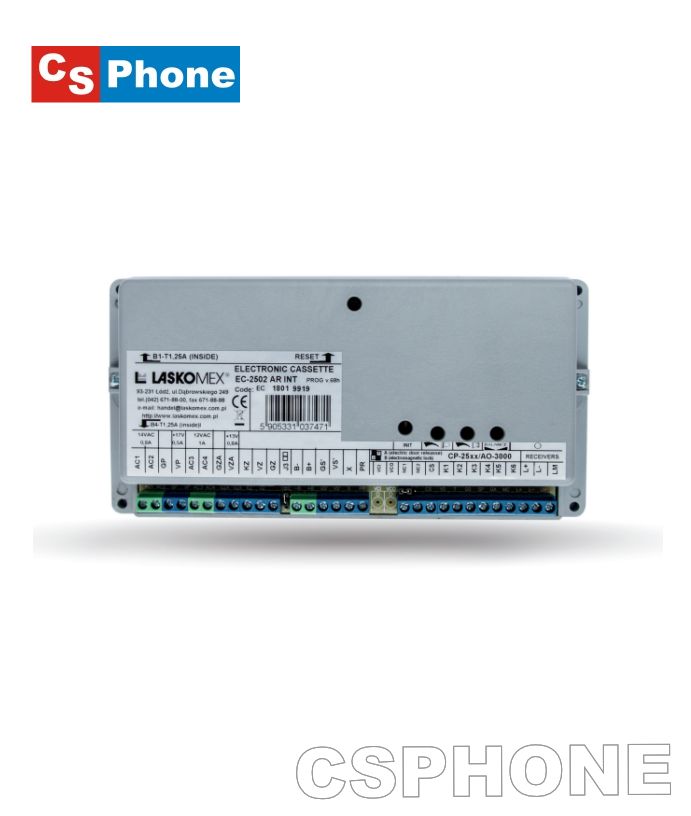

POPIS SVOREK

• ·         AC1, AC2: Napájení řídicí jednotky (14,5 V AC)
• ·         GP: Zem pro nestabilizované napětí
• ·         VP: Nestabilizované napětí
• ·         AC3, AC4: Napájení elektrického zámku (12 V AC; pro připojení transformátoru)
• ·         GZA: Nepoužito
• ·         VZA: Nepoužito
• ·         KZ: Elektrický zámek
• ·         GZ: Elektrický zámek (zem)
• ·         GS’: Zem pro stabilizované napětí
• ·         VS’: Stabilizované napětí (+12 V DC / max. 300 mA)
• ·         CS: Ovládání přepínání kamer
• ·         K1 (VS)*: Stabilizované napětí (+12 V)
• ·         K2 (T)*: Digitální přenos
• ·         K3 (GS)*: Zem pro stabilizované napětí
• ·         K4 (SP)*: Reproduktor
• ·         K5 (GA)*: Analogová zem
• ·         K6 (MC)*: Mikrofon
• ·         L+, L-: linka telefonů (sluchátko)
• ·         LM: Hlavní vedení (pro připojení nadřazené řídicí jednotky)
• ·         NC1, NC2: Nepřiřazená svorka (např. pro spojení dvou úseků vedení)
• ·         B+, B-: Připojení akumulátoru
• ·         X: Výstup čtečky elektronických klíčů
• ·         PR: Tlačítko pro otevření dveří
