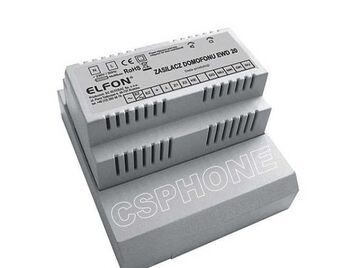

Napájecí zdroj s elektronikou EWD20 - skladem

Napájecí zdroj s elektronikou EWD20 - skladem

Napájecí zdroj s elektronikou EWD20 pro analogové komunikační systémy ELFON (ELTCRAC).

(1 345) 1 627 Kč s DPH

fotogalerie

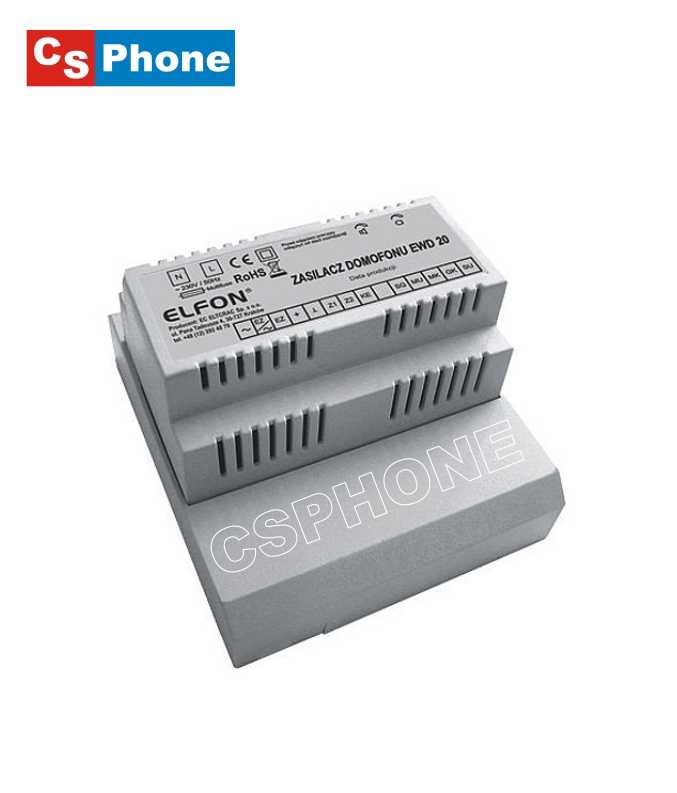

Několik detailních záběrů na modul.

Popis a základní funkce modulu

Napájecí zdroj s elektronikou EWD20 pro analogové systémy ELFON. Zdroj je v EURO pouzdře určeném pro montáž na DIN lištu v rozvaděči. Je opatřen rámem zakrývajícím kabelové koncovky, což umožňuje bezpečnou instalaci zdroje bez dodatečného pouzdra (např. na zeď).

Techncké parametry :

  • krytí IP 00 (použití do rozvaděče)
  • vstupní napětí 220V~/50Hz
  • výstupní napětí DC : 14V/150mA  (tolerance+-4%)
  • výstupní napětí DC :14V/400mA (tolerance+-4%)u EWD10/20
  • výstupní napětí AC : 12V/1,1A
  • pojistka : 80mA , pojistka :100mA u EWD10/20
  • rozměry :DIN 6 - 117x90x77mm
  • potenciometr P1 : hlasitost v domácím telefonu
  • potenciometr P2 : hlasitost ve zvonkovém table
